同頻干擾監測基于軟件無線電平臺，采用高速率ADC和數字信號處理技術，對接收的無線信號進行放大、采樣、下變頻、濾波等預處理，然后進行解調、解碼、識別、時頻分析等一系列處理，最后得到干擾信號的相應參數及特征，將相應結果數據發至終端用于分析和決策。
系統的基本工作原理如下 ：

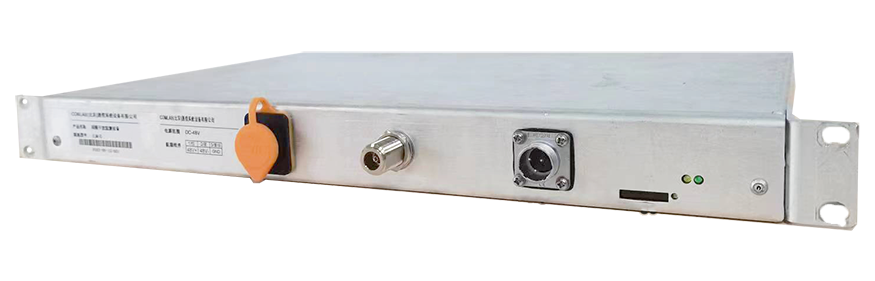

干擾監測主機與全向天線連接（也可連接漏纜）用以接收無線信號。經接收機下變頻、模數轉換并完成數字信號處理后，對其時/頻域進行相關分析得出結果，然后將結果數據打包，由以太網傳入上位計算機。上位機進行轉換及處理后，將最終結果在網管軟件界面上進行顯示，對當前關注頻段內的電磁信號強度及相應的干擾情況做出實時分析，并對所轄線路內所有干擾監測設備進行管理。
系統特點
| 電源 | 48VDC或24VDC |
| 最大功耗 | ≤30W |
| 靈敏度 | -110dBm@50kHz |
| 動態范圍 | ≥130dB |
| 特性阻抗 | 50Ω |
| 頻率誤差 | ≤1KHz |
| 功率測量誤差 | ±1.5dB |
| 最大接收功率 | +10dBm |
| 端口駐波比 | ≤1.3 |
| 接收頻率范圍 | 20MHz~4000MHz |
| 分析帶寬 | 0.1KHz~100MHz（多檔可選） |
| 工作溫度 | -20~+55℃ |
